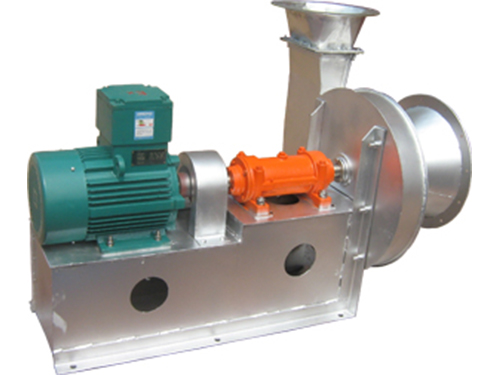

煤氣加壓風機
一． 用途：
本機專門適用于廠礦煤氣站煤氣加壓．高爐．焦?fàn)t．轉爐煤氣加壓以及氨氣．沼氣等氣密嚴謹?shù)臍怏w。
二．結構特征：
該型風機為板焊式整體結構，主要有以下部件組成：
1、葉輪。葉輪是整臺風機的心臟，因此該機的葉型按新有高效風機理論進行優化設計，材料根據不同需要分別選用不銹鋼或合金制造，具有較好的抗腐能力和足夠的強度。葉輪成型后，?shy;靜．動平衡校正，精度為G4級（高于國標G6.3級）。
2、機殼。用優質碳素鋼與機座整體焊接而成，保證了整機的剛性，機殼內涂環氧樹脂，以增強抗腐性能；機殼上部設G3/4"蒸汽管接口，下部設G3/2"排污閥；風機的進出口法蘭采用標準法蘭，以利用戶管道聯接。
3、密封組。本密封主要采用軟填料和離心密封，密封內無易損件，結構十分簡單，效果特別可靠，更換方便。
4、電機。本機配套的電機采用Ｙ系列或防爆電機，電機防爆等級dⅡBT4，防護等級IP44。
三．性能參數表：
機號 | 轉速(r/min) | 全壓 | 流量(m3/h) | 電機功率 |
MJG11-500 | 2900 | 4603-4112 | 1174-2504 | 5.5 |
MJG11-560 | 2900 | 5697-5323 | 1610-3483 | 5.5-7.5 |
MJG12-560 | 2900 | 6033-5180 | 4293-6762 | 15 |
MJG11-630 | 2900 | 7182-6400 | 2262-4901 | 11-15 |
MJG12-630 | 2900 | 7160-6781 | 6032-9100 | 30 |
MJG13-630 | 2950 | 6998-8310 | 8588-13552 | 45-55 |
MJG11-710 | 2900 | 9149-8148 | 3220-6978 | 18.5-30 |
MJG12-710 | 2950 | 12427-10655 | 12292-18177 | 75-90 |
MJG11-800 | 2900 | 11472-11594 | 768-2612 | 11-15 |
MJG12-800 | 2900 | 11717-10426 | 4610-9988 | 37-45 |
MJG11-860 | 2950 | 14500-12327 | 2580-6243 | 37 |
MJG12-860 | 2950 | 14993-11752 | 5538-10140 | 55 |
MJG13-860 | 2950 | 14679-10879 | 9495-16318 | 75 |
MJG11-900 | 2950 | 14867-15026 | 1110-3775 | 22-30 |
MJG12-900 | 2950 | 17013-17196 | 1341-4560 | 30-37 |
MJG11-1120 | 2950 | 15008-13359 | 6592-14304 | 75-90 |
MJG12-1120 | 2950 | 12420-10635 | 12200-19360 | 75-90 |
MJG13-1120 | 2950 | 15950-13630 | 17580-27700 | 132-60 |
MJG11-1150 | 2950 | 16550-15510 | 9210-20350 | 90-110 |
MJG12-1150 | 2950 | 19450-16720 | 18600-29800 | 160-200 |
MJG13-1150 | 2950 | 19350-16300 | 23400-35200 | 200-250 |
MJG11-1200 | 2950 | 23693-20081 | 4813-15664 | 90-132 |
MJG11-1260 | 2950 | 24350-24200 | 6850-17380 | 132-160 |
MJG12-1260 | 2950 | 24850-24960 | 10430-22200 | 160-200 |
